| Lieu d'origine: | Chengdu, Chine |
|---|---|
| Nom de marque: | FHDT |
| Certification: | IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009 |
| Numéro de modèle: | Cat.7A S-FTP |
| Quantité de commande min: | 500 tambours |
| Prix: | Negotiable |
| Détails d'emballage: | Tambour neutre, 305m/drum |
| Délai de livraison: | 3-4 semaines |
| Conditions de paiement: | Habituellement T/T, d'autres termes négociables |
| Capacité d'approvisionnement: | 3-4 semaines pour la production en série |
| Nom de produit: | Câble Ethernet de S-FTP Cat.7A | Nombre de conducteurs: | 8 |
|---|---|---|---|
| Type: | Cat.7A S-FTP | Application: | Système de télécommunication/de câblage |
| Couleur: | Adapté aux besoins du client | Matériel de veste: | PVC&LSZH |
| Matériau conducteur: | Câblage cuivre en l'absence d'oxygène | Structure: | twisted pair 4P |
| Conducteur: | A.W.G. 22 | Quantité: | 305m/drum |
| Surligner: | Le CEI 61156-5 de câble Ethernet de Cat7A,Ethernet cat7a d'OEM S-FTP,Ethernet cat7a de PVC LSZH |
||
OEM S-FTP 4 appareille le bas câble Ethernet croisé de l'index Cat.7A d'entretien
Description
Cat.7A S - le bas câble LAN de l'index d'interférence de ftp est construit avec un conducteur 22AWG de cuivre en l'absence d'oxygène de haute qualité pour la fréquence optimale de transmission jusqu'à 1000MHz. L'index d'interférence entre chaque paire a été augmenté par aucun moins que 10dB, et ce câble peut passer l'essai et 90m de canal de 100m essai de lien permanent, en conformité avec les normes d'IEEE802.3an, d'ISO/IEC 11801-2008, d'ANSI/TIA-568C.2-2009, aussi bien que d'UL de CPR. Ce produit est soutenu par une garantie de 25 ans, et peut être adapté aux besoins du client comme produit d'OEM ou d'ODM.
Caractéristiques :
| Norme d'essai | Le CEI 61156-5 | ||||||||||||||||||

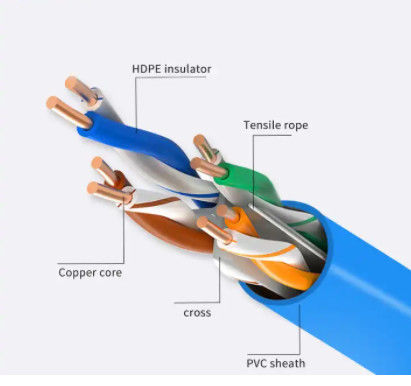

| Construction | |||||||||||||||||||
| Conducteur | Matériel | Cuivre nu solide | | ||||||||||||||||
| Diamètre (millimètres) | 0,63±0.01 | ||||||||||||||||||
| Isolation | Matériel | PE de Peau-mousse-peau | |||||||||||||||||
| Diamètre (millimètres) | 1,49±0.05 | ||||||||||||||||||
| Couleur de noyau | 1.white-blue/blue | 2.white-orange/orange | |||||||||||||||||
| 3.white-green/green | 4.white-brown/brown | ||||||||||||||||||
| Robinet de polyester | Non | Papier d'aluminium | Oui | ||||||||||||||||
| Corde de déchirure | 210D*3 | Vidangez le fil | Non | ||||||||||||||||
| Tresse | Oui | Couverture | ≥30% | ||||||||||||||||
| Gaine | Matériel | PVC | |||||||||||||||||
| Épaisseur (millimètres) | 0.6±0.1 | ||||||||||||||||||
| Diamètre (millimètres) | 8.2±0.5 | ||||||||||||||||||
| Couleur | Gris | ||||||||||||||||||
| Impression extérieure | Haute de lettre | 3,0 ± 0.5mm | |||||||||||||||||
| Couleur | Noir | ||||||||||||||||||
| Imprimez l'erreur et l'espace | ≤± 0,5%, 1m | ||||||||||||||||||
| Paquet : Tambour | Longueur de paquet : 305m | ||||||||||||||||||
| Dimensions de boîte (millimètres) | 400*200*320 | ||||||||||||||||||
| Propriétés électriques | |||||||||||||||||||
| Conducteur Resistance (20℃) | ≤9.5 Ω/100m | ||||||||||||||||||
| Déséquilibre de résistance électrique (20℃) | ≤2.0% | ||||||||||||||||||
| Résistance d'isolation | >5000 MΩ·kilomètre | ||||||||||||||||||
| Paires pour rectifier le déséquilibre de capacité (0,8 kilohertz ou 1KHz) | ≤160pF/100m | ||||||||||||||||||
| Capacité mutuelle d'une paire | ≤5.6nF/100m | ||||||||||||||||||
| Propriétés de transmission (essai de flet) | |||||||||||||||||||
Feq | Zc | L'IL | RL | APRÈS | PICOSECONDE APRÈS | ELFEXT | PICOSECONDE ELFEXT | ||||||||||||
| Ω | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | |||||||||||||
| 4,00 | 100±15Ω | 3,7 | 23,0 | 78,0 | 75,0 | 78,0 | 75,0 | ||||||||||||
| 8,00 | 5,2 | 24,5 | 78,0 | 75,0 | 77,2 | 74,2 | |||||||||||||
| 10,00 | 5,8 | 25,0 | 78,0 | 75,0 | 75,3 | 72,3 | |||||||||||||
| 16,00 | 7,3 | 25,0 | 78,0 | 75,0 | 71,2 | 68,2 | |||||||||||||
| 20,00 | 8,2 | 25,0 | 78,0 | 75,0 | 69,3 | 66,3 | |||||||||||||
| 25,00 | 9,2 | 24,3 | 78,0 | 75,0 | 67,3 | 64,3 | |||||||||||||
| 31,25 | 10,3 | 23,6 | 78,0 | 75,0 | 65,4 | 62,4 | |||||||||||||
| 62,50 | 14,6 | 21,5 | 78,0 | 75,0 | 59,4 | 56,4 | |||||||||||||
| 100,00 | 18,5 | 20,1 | 75,4 | 72,4 | 55,3 | 52,3 | |||||||||||||
| 200,00 | 100±18Ω | 26,5 | 18,0 | 70,9 | 67,9 | 49,3 | 46,3 | ||||||||||||
| 250,00 | 29,7 | 17,3 | 69,4 | 66,4 | 47,3 | 44,3 | |||||||||||||
| 300,00 | 100±25Ω | 32,7 | 17,3 | 68,2 | 65,2 | 45,8 | 42,8 | ||||||||||||
| 400,00 | 38,0 | 17,3 | 66,4 | 63,4 | 43,3 | 40,3 | |||||||||||||
| 500,00 | 42,8 | 17,3 | 64,9 | 61,9 | 41,3 | 38,3 | |||||||||||||
| 600,00 | 47,1 | 17,3 | 63,7 | 60,7 | 39,7 | 36,7 | |||||||||||||
| 1000 | 100±35Ω | 61,9 | 15,1 | 60,4 | 57,4 | 35,3 | 32,3 | ||||||||||||
| La température d'environnement | |||||||||||||||||||
| Magasin | -10~+50℃ | Installation | -5~+40 | Travail | -20 | +60 | ||||||||||||||
| Remarque | |||||||||||||||||||
a) Assurez l'essai et le passage 90m de la Manche du passage 100m essai de lien permanent. | |||||||||||||||||||
Applications :
Très utilisé pour câbler entre le débouché de télécommunication des emplacements de travail et le cadre de distribution du cabinet croisé de connexion en établissant le SYSTÈME de CÂBLAGE GÉNÉRIQUE, et le câblage entre le débouché de télécommunication d'utilisateur et le cadre de distribution dans le système de câblage résidentiel.
FAQ
Cat.7A S-FTP Lan Cable
Q1. Est-ce que je peux avoir une commande d'échantillon pour le câble ?
: Oui, nous faisons bon accueil à l'ordre d'échantillon pour examiner et vérifier la qualité. Les échantillons mélangés sont acceptables.
Q2. Que diriez-vous du délai d'exécution ?
: 1 semaine pour l'échantillon se préparant, 3-4 semaines à la production en série.
Q3. Avez-vous une limite de MOQ pour l'ordre de Lan Cable ?
: Bas MOQ, 1pc pour la vérification d'échantillon est disponible. 200 boîtes (305m/box) pour la production en série
Q5. Comment procéder une commande pour Lan Cable ?
: Faites-premièrement nous connaître vos conditions ou application.
Deuxièmement nous citons selon vos conditions ou nos suggestions.
Troisièmement le client confirme les échantillons et les endroits déposent pour l'ordre formel.
Quatrièmement nous fournissons le détail d'emballage et le confirmons avec le client.
Alors nous arrangeons la production.
Q6. Est-il CORRECT d'imprimer mon logo sur le produit de câble LAN ?
: Oui. Veuillez nous informer formellement avant notre production.
Q7 : Offrez-vous garantissez-vous pour les produits ?
: Oui, nous offrons 25 ans de garantie à nos produits.
