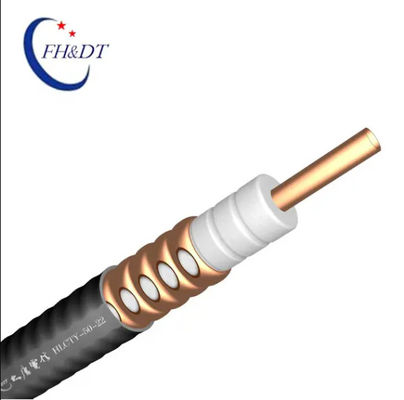

Câble coaxial de liaison flexible ignifuge câble coaxial de 7/8 pouce 50ohm

Informations de base
Lieu d'origine: La Chine, Chengdu
Nom de marque: FHDT
Certification: ISO,RoHs, ETL, UL, CPR
Numéro de modèle: ″ Ignifuge HCTAYZ-50-22 de la veste 7/8
Quantité de commande min: 10 kilomètres
Prix: Negotiable
Détails d'emballage: Tambour neutre, 500m/drum. Personnalisable
Délai de livraison: 3-4 semaines pour la production en série
Conditions de paiement: Habituellement T/T, d'autres termes négociables
Détail Infomation
Application: Système de télécommunication/de câblage, station de base Conducteur intérieur: Cuivre-tube lisse
Conducteur extérieur: Cuivre-tube ondulé Isolation: 3 couches d'isolation
Couleur: Noir Matériel de veste: LSZH
Emballage: Tambour neutre Quantité: 500m/Drum
Surligner:

Câble coaxial de liaison flexible ignifuge

,

Câble coaxial de 7/8 pouce 50ohm

,

Câble 50ohm coaxial ignifuge


Description de produit



Câble coaxial de liaison ignifuge du Cuivre-tube 50Ohm flexible 7/8 pouce (7/8 retardement de ″) HCTAYZ-50-22



Détail rapide :

  • À faible atténuation
  • Bas VSWR,
  • Expansion élevée
  • Puissance nominale élevée
  • Excellente performance environnementale
  • Excellente représentation mécanique
  • Câble adapté aux besoins du client



Description :

Un conducteur est un canal de transmission pour les ondes électromagnétiques, dont la fonction est de transmettre l'énergie à haute fréquence. Le câble d'alimentation peut effectivement transmettre le signal reçu par l'antenne, avec la petite déformation, la basse perte, la capacité anti-parasitage forte, et une bonne adaptation d'impédance entre la ligne d'alimentation et l'antenne, et entre l'entrée de signal du récepteur. Dans de grands projets, le câble coaxial de liaison est un câble essentiel, une connexion simple, et un bas taux d'échec après installation. Acceptez la personnalisation de l'OEM ou de l'ODM.



Caractéristiques :

Construction

Conducteur intérieur
Cuivre-tube lisse
Diamètre (millimètres) 9.00±0.10
Isolation
3 couches d'isolation
Diamètre (millimètres) 22.40±0.40
Conducteur externe
Cuivre-tube ondulé
Conducteur externe (millimètres) 24.90±0.30
Veste
Épaisseur (millimètres) 1.3±0.2
Diamètre (millimètres) 27.5±0.3

Données d'ingénierie

Recourbement simple 120
Recourbement multiple 250
Nombre minimal de courbures 15
Température ambiante (℃)
Veste standard -40~+70
Veste ignifuge -25~+70


Représentation électrique

Impédance (Ω) 50±1
Capacité (pF/m) 75±2
Vitesse (%) 89
Panne de C.C, volts (V) ≥6000
Protégeant l'efficacité (DB) >>120
Coupure Frequenc (gigahertz) 6,0
Atténuation (dB/100m) et puissance moyenne (kilowatts)
Fréquence Atténuation Moyenne
Puissance
150 mégahertz 1,47 7,20
450 mégahertz 2,64 3,88
800 mégahertz 3,62 2,83
900 mégahertz 3,87 2,65
1800 mégahertz 5,73 1,79
2000 mégahertz 6,09 1,68
2500 mégahertz 6,94 1,50
3000 mégahertz 7,74 1,35
3500 mégahertz 8,55 1,25
4000 mégahertz 9,28 1,18
5000 mégahertz 10,65 1,03
VSWR
820MHz~960MHz 1,10
1700MHz~1900MHz 1,10
2100MHz~2200MHz 1,13
3300MHz~3600MHz 1,20
4400MHz~5000MHz 1,20

Conditions standard :

Pour l'atténuation : VSWR 1,0, la température 20℃ de câble

Pour la puissance moyenne : VSWR 1,0, température ambiante 40℃

Chargement solaire intérieur de la température 100℃.No de conducteur.

La valeur maximum de VSWR et d'atténuation sera 105% outre de la valeur nominale.







Applications :

Il est habituellement employé dans les stations de base sans fil de communication.
