| Lieu d'origine: | La Chine, Chengdu |
|---|---|
| Nom de marque: | FHDT |
| Certification: | ISO,RoHs, ETL, UL, CPR |
| Numéro de modèle: | ″ HCAAYZ-50-12 ignifuge de 1/2 |
| Quantité de commande min: | 10 kilomètres |
| Prix: | Negotiable |
| Détails d'emballage: | Tambour ou carton neutre, 500m/drum ou 200m/carton. Personnalisable |
| Délai de livraison: | 3-4 semaines pour la production en série |
| Conditions de paiement: | Habituellement T/T, d'autres termes négociables |
| Application: | Système de télécommunication/de câblage, station de base | Conducteur intérieur: | Aluminium plaqué de cuivre |
|---|---|---|---|
| Conducteur extérieur: | Tube de cuivre ondulé annulaire | Isolation: | 3 couches d'isolation |
| Couleur: | Adapté aux besoins du client | Matériel de veste: | LSZH |
| Emballage: | Tambour neutre/carton neutre | Quantité: | 500m/Drum ou 200m/Carton |
| Mettre en évidence: | câble ignifuge du ″ rf de 1/2 50 ohms,câble coaxial de liaison de basse perte flexible de retardement de ″ de 1/2,câble coaxial de liaison HCAAYZ-50-12 de basse perte flexible |
||

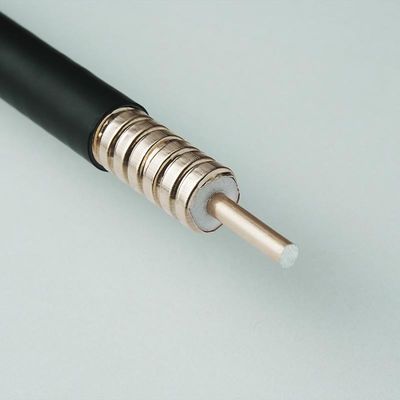

Pouce ignifuge du câble 1/2 50Ohm de l'en cuivre flexible rf (retardement de ″ de 1/2) HCAAYZ-50-12
Détail rapide :
Description :
Le câble coaxial de liaison de radiofréquence flexible s'appelle également le câble d'alimentation de Flexible RF ou le câble d'alimentation. conducteurs de 1/2 les « sont les câbles en général transporteur-spécifiques avec des pertes très basses et soutiennent les connexions de fond. Dans de grands projets, le câble coaxial de liaison d'un 1/2 » est un câble essentiel, une connexion simple, et un bas taux d'échec après installation. Acceptez la personnalisation de l'OEM ou de l'ODM
Caractéristiques :
| Conducteur intérieur | |
| Cuivre-tube lisse | |
| Diamètre (millimètres) | 4.80±0.10 |
| Isolation | |
| 3 couches d'isolation | |
| Diamètre (millimètres) | 12.0±0.2 |
| Conducteur externe | |
| Cuivre-tube ondulé | |
| Diamètre au-dessus de cuivre | |
| Conducteur externe (millimètres) | 13.80±0.25 |
| Veste | |
| Épaisseur (millimètres) | 1.0±0.2 |
| Diamètre (millimètres) | 15.8±0.2 |
| Rayon de cintrage minimum (millimètres) | |
| Recourbement simple | 70 |
| Recourbement multiple | 125 |
| Nombre minimal de courbures | 15 |
| Température ambiante (℃) | |
| Veste standard | -40~+70 |
| Veste ignifuge | -25~+70 |
| Impédance (Ω) | 50±1 | |
| Capacité (pF/m) | 75.8±2 | |
| Vitesse (%) | 88 | |
| Panne de C.C, volts (V) | ≥4000 | |
| Protégeant l'efficacité (DB) | >>120 | |
| Coupure Frequenc (gigahertz) | 8,8 | |
| Atténuation (dB/100m) et puissance moyenne (kilowatts) | ||
| Fréquence | Atténuation | Moyenne |
| Puissance | ||
| 150 mégahertz | 2,67 | 3,17 |
| 450 mégahertz | 4,74 | 1,80 |
| 800 mégahertz | 6,45 | 1,33 |
| 900 mégahertz | 6,87 | 1,25 |
| 1800 mégahertz | 10,08 | 0,86 |
| 2000 mégahertz | 10,70 | 0,81 |
| 2500 mégahertz | 12,10 | 0,72 |
| 3000 mégahertz | 13,39 | 0,65 |
| 3500 mégahertz | 14,66 | 0,59 |
| 4000 mégahertz | 15,83 | 0,55 |
| 5000 mégahertz | 18,04 | 0,48 |
| VSWR | ||
| 820MHz~960MHz | 1,10 | |
| 1700MHz~2200MHz | 1,10 | |
| 2200MHz~2700MHz | 1,15 | |
| 3300MHz~3600MHz | 1,20 | |
| 4400MHz~5000MHz | 1,20 | |
Conditions standard :
Pour l'atténuation : VSWR 1,0, la température 20℃ de câble
Pour la puissance moyenne : VSWR 1,0, température ambiante 40℃
Chargement solaire intérieur de la température 100℃.No de conducteur.
La valeur maximum de VSWR et d'atténuation sera 105% outre de la valeur nominale.
Conditions standard :
Pour l'atténuation : VSWR 1,0, la température 20℃ de câble
Pour la puissance moyenne : VSWR 1,0, température ambiante 40℃
Chargement solaire intérieur de la température 100℃.No de conducteur.
La valeur maximum de VSWR et d'atténuation sera 105% outre de la valeur nominale.
Applications :
Il est habituellement employé pour le mobile, la télécommunication, la couverture de signal de téléphone portable de contact, et la couverture de signal d'interphone.
