| Brand Name: | FHDT |
| Model Number: | Cat.6A F-FTP |
| MOQ: | 500 tambours |
| Prix: | negotiable |
| Packaging Details: | Tambour neutre, 305m/drum |
| Payment Terms: | Habituellement T/T, d'autres termes négociables |

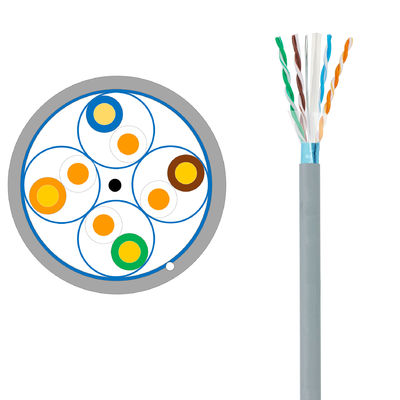

Câble LAN à transmission élevée Cat.6A F-FTP
Détail rapide :
Description:
Le conducteur adopte un fil de cuivre sans oxygène de haute qualité 23AWG (99,99%).Convient aux applications Ethernet 10 Gigabit, la fréquence de transmission la plus élevée peut atteindre 550 MHz.Conçu dans la structure du sous-blindage en feuille d'aluminium, l'indice de diaphonie entre chaque paire doit être augmenté d'au moins 10 dB.Le câble peut passer le test de canal de 100 m ou le test de liaison permanente de 90 m.Entièrement conforme et supérieur aux normes IEEE802.3an ISO/IEC 11801-2008 ANSI/TIA-568C.2-2009, conformément au CPR UL.Acceptez la personnalisation de l'OEM ou de l'ODM
Caractéristiques:
| Norme d'essai | ANSI/TIA-568C.2,ISO/IEC11801 | |||||||||||
| Construction | ||||||||||||
| Conducteur | Matériel | Cuivre nu massif |
|
|||||||||
| Diamètre (mm) | 0,58 | |||||||||||
| Isolation | Matériel | PE peau-mousse-peau | ||||||||||
| Diamètre (mm) | 1.41 | |||||||||||
| Couleur de base | 1 blanc/bleu | 2 blanc/orange | ||||||||||
| 3 blanc/vert | 4 blanc/marron | |||||||||||
| Feuille d'aluminium |
4 × 14 × 0,075 mm
|
Cordon de déchirure | Tex111 | |||||||||
| 28 × 0,075 mm | Fil de drainage | 0,5 mmTC | ||||||||||
| Séparateur | Non | |||||||||||
| Gaine | Matériel | PVC / LSZH | ||||||||||
| Épaisseur | 0,65 ± 0,1 mm | |||||||||||
| Diamètre | 8,4 ± 0,2 mm | |||||||||||
| Couleur | Gris moyen / orange | |||||||||||
| Impression superficielle | Lettre haute | 3,0 ± 0,5 mm | ||||||||||
| Couleur | Noir blanc | |||||||||||
| Erreur d'impression et espace | ≤ ± 0,5 %, 1 m | |||||||||||
| Emballer | Bobine en boîte | Longueur du colis | 305m | |||||||||
| Dimensions de la boîte (mm) | 510*510*240 | |||||||||||
| Propriétés électriques | ||||||||||||
| Résistance du conducteur (20℃) | ≤9,5 Ω/100 m | |||||||||||
| Déséquilibre de la résistance électrique (20 ℃) | ≤5,0% | |||||||||||
| La resistance d'isolement | >5 000 MΩ·km | |||||||||||
| Déséquilibre de capacité paire à terre (0,8 KHz ou 1 KHz) | ≤330pF/100m | |||||||||||
| Capacité mutuelle d'une paire | ≤5,6 nF/100 m | |||||||||||
| Propriétés de transmission (tests Fluke) | ||||||||||||
| Fréquence (MHz) |
ATT (dB/100m) |
SUIVANT (dB) |
R.L. (dB) |
PSNEXT (dB) |
ACRF (dB) |
PSACRF (dB) |
||||||
| Max. | Min. | Min. | Min. | Min. | Min. | |||||||
| 1 | 2.0 | 74,3 | 20,0 | 72,3 | 67,8 | 64,8 | ||||||
| 4 | 3.8 | 65,3 | 23,0 | 63,3 | 55,8 | 52,8 | ||||||
| 8 | 5.3 | 60,8 | 24,5 | 58,8 | 49,7 | 46,7 | ||||||
| dix | 6.0 | 59.3 | 25,0 | 57.3 | 47,8 | 44,8 | ||||||
| 16 | 7.6 | 56.2 | 25,0 | 54.2 | 43,7 | 40,7 | ||||||
| 20 | 8.5 | 54,8 | 25,0 | 52,8 | 41,8 | 38,8 | ||||||
| 25 | 9.5 | 53.3 | 24.3 | 51.3 | 39,8 | 36,8 | ||||||
| 31h25 | 10.7 | 51,9 | 23.6 | 49,9 | 37,9 | 34,9 | ||||||
| 62,5 | 15.4 | 47.4 | 21,5 | 45.4 | 31,9 | 28,9 | ||||||
| 100 | 19,8 | 44.3 | 20.1 | 42.3 | 27,8 | 24,8 | ||||||
| 200 | 29,0 | 39,8 | 18,0 | 37,8 | 21,8 | 18,8 | ||||||
| 250 | 32,8 | 38.3 | 17.3 | 36.3 | 19,8 | 16,8 | ||||||
| 300 | 35,0 | 37,5 | 17,0 | 35,5 | 19.2 | 15,5 | ||||||
| 600 | 53.1 | 33,0 | 15,0 | 32,5 | 11.0 | 9.5 | ||||||
Plus adapté aux performances de flexion plus strictes de l'environnement.Il est généralement utilisé pour la couverture du signal mobile, des télécommunications, des téléphones portables de contact et de la couverture du signal interphone.Couramment utilisé comme cavalier entre l'antenne et le chargeur principal, l'émetteur et le chargeur principal dans la station de base, la ligne de connexion interne de l'équipement, la couverture intérieure, etc.
FAQ
Câble LAN F-FTP Cat.6A
T1.Puis-je avoir un exemple de commande pour le câble ?
R : Oui, nous accueillons favorablement la commande d’échantillon pour tester et vérifier la qualité.Les échantillons mixtes sont acceptables.
Q2.Qu'en est-il du délai de livraison ?
R : 1 semaine pour la préparation des échantillons, 3 à 4 semaines pour la production de masse.
Q3.Avez-vous une limite MOQ pour la commande de câble Lan ?
R : Faible MOQ, 1 pièce pour la vérification des échantillons est disponible.200 cartons (305 m/carton) pour la production de masse
Q5.Comment procéder à une commande de câble Lan ?
R : Faites-nous d’abord part de vos besoins ou de votre application.
Deuxièmement, nous citons selon vos besoins ou nos suggestions.
Troisièmement, le client confirme les échantillons et effectue un dépôt pour la commande formelle.
Quatrièmement, nous fournissons les détails de l'emballage et confirmons avec le client.
Ensuite, nous organisons la production.
Q6.Est-il possible d'imprimer mon logo sur un produit avec câble Lan ?
R : Oui.Veuillez nous en informer formellement avant notre production.
Q7 : Offrez-vous une garantie pour les produits ?
R : Oui, nous offrons une garantie de 25 ans sur nos produits.
|
|
