| Lieu d'origine: | Chengdu, Chine |
|---|---|
| Nom de marque: | FHDT |
| Certification: | IEC A1a.1 |
| Numéro de modèle: | Câble à fibres optiques échoué de tube lâche |
| Quantité de commande min: | 500 tambours |
| Prix: | Negotiable |
| Détails d'emballage: | Pas davantage que 4km/drum |
| Délai de livraison: | Dépend des caractéristiques et d'une demande spécifiques |
| Conditions de paiement: | Habituellement T/T, d'autres termes négociables |
| Capacité d'approvisionnement: | Dépend des caractéristiques et d'une demande spécifiques |
| Tube lâche: | PBT | Remplissage: | Polypropylène |
|---|---|---|---|
| Porteur central: | Phosphatage du fil d'acier | Blocage de l'eau: | Gel remplissant composé |
| Gaine externe: | MDPE | La température d'opération: | -40℃～+60℃ |
| Température de stockage: | -40℃～+60℃ | ||
| Surligner: | Câble extérieur de fibre du CEI A1a.1 PBT,câble optique lâche GYFTY de fibre de tube,Câble optique lâche de fibre de tube de PBT |
||

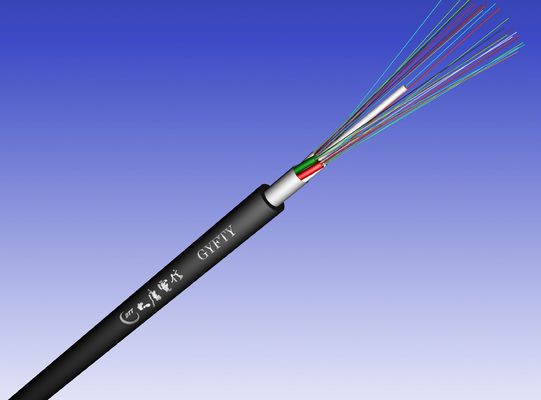

Câble-GYFTY optique échoué de tube lâche
Des fibres optiques sont logées dans des tubes lâches qui sont faits de plastique de haut-module et remplis de composé remplissant de tube. Les tubes (et les remplisseurs) sont échoués autour du porteur axial pour former un noyau de câble. Le noyau est couvert par le gel remplissant de composé. En conclusion, une gaine externe de PE est expulsée.
Ce produit peut être employé en tant que lignes de transmission extérieures dans le réseau de noyau (par exemple, des lignes de long-courrier et de relais entre les centres de télécommunication locaux). Il peut également être employé en tant que les lignes ou conducteur extérieures de distribution dans le réseau d'accès.
Recommandé : Conduit, antenne, cannelure
La fibre optique de mode unitaire ou la fibre optique à plusieurs modes de fonctionnement sera choisie selon les besoins des utilisateurs
La structure standard du câble est montrée dans la table suivante, l'autre structure et le compte de fibre sont également disponible selon les besoins des clients.
| Article | Contenu | Remarques de valeur | |||||
| 6 | 12 | 24 | 48 | 96 | 144 | ||
| Tube lâche | Matériel | PBT | |||||
| Nombre | 1 | 2 | 4 | 4 | 8 | 12 | |
| Diamètre extérieur (millimètres) | 2,1 | 2,1 | 2,1 | 2,5 | 2,5 | 2,5 | |
| Compte de fibre par tube | Nombre | 6 | 6 | 6 | 12 | 12 | 12 |
| Remplisseur | Matériel | Polypropylène | |||||
| Nombre | 5 | 4 | 2 | 2 | - | - | |
| Porteur axial | Matériel | Plastique de tissu-renforcé (FRP) | |||||
| Diamètre (millimètres) | 2,3 | 2,3 | 2,3 | 2,6 | 2,8 | 3,3 | |
| Diamètre de couche de PE (millimètres) | - | - | - | - | 4,2 | 7,4 | |
| Blocage de l'eau | Matériel | Gel remplissant composé | |||||
| Gaine externe | Matériel | HDPE | |||||
| Couleur | Noir | ||||||
| Épaisseur (millimètres) | Nominal : 1,8 | ||||||
| Diamètre de câble (millimètre) approximativement. | 10,2 | 10,2 | 10,2 | 11,3 | 12,9 | 16,1 | |
| Nombre | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Couleur | Bleu | OU | LE GR | BR | Ardoise | Blanc | Rouge | Noir | LE YE | Violette | Rose | Aqua |
Note : couleur de fibre dans chaque tube selon être la table ci-dessus.
| Article | Valeur | |
| Représentation de tension (N) | 1500 | |
| Écrasement (N/100mm) | 1000 | |
| Rayon de cintrage minimum | Dynamique | 25 fois de diamètre de câble |
| Charge statique | 12,5 fois de diamètre de câble | |
| La température d'opération : | -30℃~+70℃ | |
| La température d'installation | -40℃~+70℃ | |
| Température de stockage | -40℃~+70℃ | |
Le délai de livraison standard d'un câble est 1000m.2000m.3000m ou 4000m avec la tolérance 0~+20m. Si des demandes spéciales sont faites dans le contrat, la longueur de câble fournie devrait se conformer à elle.
