| Nom De Marque: | FHDT |
| Numéro De Modèle: | 1/2 » SF HCAHY-50-9 |
| Nombre De Pièces: | 10 kilomètres |
| Prix: | negotiable |
| Détails De L'emballage: | Tambour ou carton neutre, 500m/drum ou 200m/carton. Personnalisable |
| Conditions De Paiement: | Habituellement T/T, d'autres termes négociables |

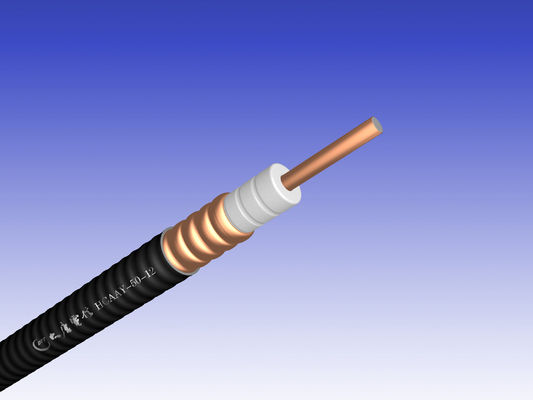

Super souple50 Ohm de cuivreCoaxialcâble- Un demi Dans le cas de l'unité de mesureJe ne sais pas.SF) HCAHY-50-9
Un détail rapide:
Définition:
Le câble coaxial à radiofréquence super flexible est également appelé câble RF Feeder super flexible ou câble sf.Ce type de câble a de meilleures performances de flexion., petit rayon de flexion, bonne résistance à la flexion, rentable, adapté à l'interconnexion à haute densité de modules, d'instruments et de systèmes.
Accepter la personnalisation des OEM ou ODM
Les spécifications:
| Conducteur intérieur | |
| Aluminium revêtu de cuivre | |
| Diamètre (mm) | 3.60 ± 0.10 |
| Isolement | |
| 3 couches d'isolation | |
| Diamètre (mm) | 10.00 ± 0.40 |
| Conducteur extérieur | |
| Tubes en cuivre ondulées | |
| Conducteur extérieur (mm) | 12.00 ± 0.30 |
| Vêtement | |
| Épaisseur ((mm) | 0.70 ± 0.20 |
| Diamètre (mm) | 13.40 ± 0.20 |
| Radius de courbure minimum (mm) | |
| Coupe unique | 25 |
| Le pliage multiple | 30 |
| Plage de température ((°C) | |
| Vêtement standard | -40 ¢ + 70 |
| Veste ignifuge | -25 ¢ + 70 |
| Impédance (Ω) | 50 ± 1 | |
| Capacité (pF/m) | 82 ± 2 | |
| Velocité (%) | 84 | |
| Décomposition en courant continu, volts ((V) | ≥ 2500 | |
| Efficacité du blindage (dB) | > 120 | |
| Fréquence de coupe ((GHz) | 10.2 | |
| Attenuation ((dB/100m) et puissance moyenne ((kW) | ||
| Fréquence | Attenuation | Moyenne |
| Le pouvoir | ||
| 150 MHz | 4.21 | 2.51 |
| 450 MHz | 7.59 | 1.41 |
| 800 MHz | 10.40 | 1.00 |
| 900 MHz | 11.20 | 0.96 |
| 1800 MHz | 16.60 | 0.62 |
| 2 000 MHz | 17.60 | 0.60 |
| 2500 MHz | 19.20 | 0.53 |
| 3 000 MHz | 22.40 | 0.47 |
| 3500 MHz | 24.58 | 0.44 |
| 4 000 MHz | 26.65 | 0.43 |
| 5 000 MHz | 30.55 | 0.36 |
| Résultats de la recherche | ||
| 800 MHz 1000 MHz | 1.10 | |
| 1700 MHz ∼ 2200 MHz | 1.10 | |
| 2200 MHz 2700 MHz | 1.15 | |
| 3300 MHz 3600 MHz | 1.20 | |
| 4400 MHz 5000 MHz | 1.20 | |
Conditions générales:
Pour l'atténuation: VSWR 1.0, température du câble 20°C
Pour la puissance moyenne:VSWR 1.0Température ambiante de 40°C
Température interne du conducteur 100°C. Pas de charge solaire.
La valeur maximale de VSWR et d'atténuation doit être supérieure de 105% à la valeur nominale.
Applications:
Il est généralement utilisé pour la couverture des signaux de téléphonie mobile, de télécommunication, de téléphone cellulaire de contact et de signal d'interphone.Généralement utilisé entre l'antenne et l'alimentateur principal, émetteur et alimentateur principal dans la station de base, ligne de connexion interne de l'équipement, couverture intérieure, etc.
|
