| Lieu d'origine: | Chengdu, Chine |
|---|---|
| Nom de marque: | FHDT |
| Certification: | IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009 |
| Numéro de modèle: | Cat.7 S-FTP |
| Quantité de commande min: | 500 tambours |
| Prix: | Negotiable |
| Détails d'emballage: | Tambour neutre, 305m/drum |
| Délai de livraison: | 3-4 semaines |
| Conditions de paiement: | Habituellement T/T, d'autres termes négociables |
| Capacité d'approvisionnement: | 3-4 semaines pour la production en série |
| Nombre de conducteurs: | 8 | Type: | Cat.7 S-FTP |
|---|---|---|---|
| Application: | Système de télécommunication/de câblage | Couleur: | Adapté aux besoins du client |
| Matériel de veste: | PVC&LSZH | Matériau conducteur: | Câblage cuivre en l'absence d'oxygène |
| Structure: | twisted pair 4P | Conducteur: | 23AWG |
| Emballage: | Tambour neutre | Quantité: | 305m/d |
| Mettre en évidence: | 10 câble de sftp du gigabit 23AWG cat7,UL de CPR de câble du sftp cat7,10 câble Ethernet 23AWG du gigabit Cat7 |
||

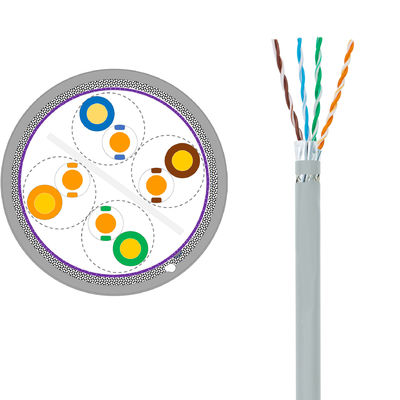

Cat.7 S-FTP 4 appareille le bas index croisé Lan Cable d'entretien
Détail rapide :
Description :
Le conducteur adopte le câblage cuivre 23AWG en l'absence d'oxygène de haute qualité (99,99%). Approprié à 10 applications de Gigabit Ethernet, la plus haute fréquence de transmission peut atteindre 600MHz. Conçu dans la structure du sous-bouclier de papier d'aluminium et du bouclier général de couche en soie, l'index d'interférence entre chaque paire devrait être augmenté par aucun moins que 10dB. Le câble peut passer l'essai ou 90m de la Manche de 100m essai de lien permanent. Réunissez-vous entièrement et supérieur aux normes d'IEEE802.3an ISO/IEC 11801-2008 ANSI/TIA-568C.2-2009, en conformité avec l'UL de CPR. Acceptez la personnalisation de l'OEM ou de l'ODM
Caractéristiques :
| Norme d'essai | ISO/IEC 61156,5, IEEE 802,3, YD/T 1019 | ||||||||||||||
| Construction | |||||||||||||||
| Conducteur | Matériel | Cuivre nu solide |
|
||||||||||||
| Diamètre (millimètres) | 0,58 | ||||||||||||||
| Isolation | Matériel | PE de Peau-mousse-peau | |||||||||||||
| Diamètre (millimètres) | 1,35 | ||||||||||||||
| Couleur de noyau | 1 blanc-bleu/bleu | 2 blanc-oranges/oranges | |||||||||||||
| 3 vert blanc/verts | 4 blanc-bruns/bruns | ||||||||||||||
| Papier d'aluminium | 14×0.075mm | Tresse (millimètres) | 16/7/0.10, COMITÉ TECHNIQUE | ||||||||||||
| Corde de déchirure | Tex111 | Couverture | ≥40% | ||||||||||||
| Gaine | Matériel | PVC/LSZH | |||||||||||||
| Épaisseur | 0.65±0.1mm | ||||||||||||||
| Diamètre | 8.2±0.2mm | ||||||||||||||
| Couleur | Gris/noir moyens | ||||||||||||||
| Impression extérieure | Haute de lettre | 3,0 ± 0.5mm | |||||||||||||
| Couleur | Noir et blanc | ||||||||||||||
| Imprimez l'erreur et l'espace | ≤± 0,5%, 1m | ||||||||||||||
| Paquet | Bobine dans la boîte | Longueur de paquet | 305m | ||||||||||||
| Dimensions de boîte (millimètres) | 510*510*240 | ||||||||||||||
| Propriétés électriques | |||||||||||||||
| Conducteur Resistance (20℃) | ≤9.5 Ω/100m | ||||||||||||||
| Déséquilibre de résistance électrique (20℃) | ≤2.0% | ||||||||||||||
| Résistance d'isolation | >5000 MΩ·kilomètre | ||||||||||||||
| Paires pour rectifier le déséquilibre de capacité (0,8 kilohertz ou 1kHz) | ≤330 pF/100m | ||||||||||||||
| Capacité mutuelle d'une paire | ≤5.6 nF/100m | ||||||||||||||
| Biais de retard | ≤25 ns/100m | ||||||||||||||
| Propriétés de transmission (essai de flet) | |||||||||||||||
|
Feq Mégahertz |
RETARD DE PHASE | L'IL | RL | APRÈS | PICOSECONDE APRÈS | ELFEXT | PICOSECONDE ELFEXT | ||||||||
| ≤ns/100m | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | |||||||||
| 1,0 | 570 | 2,0 | 20,0 | 78,0 | 75,0 | 78,0 | 75,0 | ||||||||
| 4,0 | 552 | 3,7 | 23,0 | 78,0 | 75,0 | 78,0 | 75,0 | ||||||||
| 8,0 | 547 | 5,2 | 24,5 | 78,0 | 75,0 | 77,2 | 74,2 | ||||||||
| 10,0 | 545 | 5,9 | 25,0 | 78,0 | 75,0 | 75,3 | 72,3 | ||||||||
| 16,0 | 543 | 7,4 | 25,0 | 78,0 | 75,0 | 71,2 | 68,2 | ||||||||
| 20,0 | 542 | 8,3 | 25,0 | 78,0 | 75,0 | 69,3 | 66,3 | ||||||||
| 25,0 | 541 | 9,3 | 24,3 | 78,0 | 75,0 | 67,3 | 64,3 | ||||||||
| 31,25 | 540 | 10,4 | 23,6 | 78,0 | 75,0 | 65,4 | 62,4 | ||||||||
| 62,5 | 539 | 14,9 | 21,5 | 75,5 | 72,5 | 59,4 | 56,4 | ||||||||
| 100 | 538 | 19,0 | 20,1 | 72,4 | 69,4 | 55,3 | 52,3 | ||||||||
|
200
|
537 | 27,5 | 18,0 | 67,9 | 64,9 | 49,3 | 46,3 | ||||||||
| 250 | 536 | 31,0 | 17,3 | 66,4 | 63,4 | 47,3 | 44,3 | ||||||||
| 300 | 536 | 34,2 | 17,3 | 65,2 | 62,2 | 45,8 | 42,8 | ||||||||
| 400 | 536 | 40,0 | 17,3 | 63,4 | 60,4 | 43,3 | 40,3 | ||||||||
| 500 | 536 | 45,3 | 17,3 | 61,9 | 58,9 | 41,3 | 38,3 | ||||||||
| 600 | 535 | 50,1 | 17,3 | 60,7 | 57,7 | 39,7 | 36,7 | ||||||||
Applications :
Très utilisé pour câbler entre le débouché de télécommunication des emplacements de travail et le cadre de distribution du cabinet croisé de connexion en établissant le SYSTÈME de CÂBLAGE GÉNÉRIQUE, et le câblage entre le débouché de télécommunication d'utilisateur et le cadre de distribution dans le système de câblage résidentiel.
FAQ
Cat.7 S-FTP Lan Cable
Q1. Est-ce que je peux avoir une commande d'échantillon pour le câble ?
: Oui, nous faisons bon accueil à l'ordre d'échantillon pour examiner et vérifier la qualité. Les échantillons mélangés sont acceptables.
Q2. Que diriez-vous du délai d'exécution ?
: 1 semaine pour l'échantillon se préparant, 3-4 semaines à la production en série.
Q3. Avez-vous une limite de MOQ pour l'ordre de Lan Cable ?
: Bas MOQ, 1pc pour la vérification d'échantillon est disponible. 200 boîtes (305m/box) pour la production en série
Q5. Comment procéder une commande pour Lan Cable ?
: Faites-premièrement nous connaître vos conditions ou application.
Deuxièmement nous citons selon vos conditions ou nos suggestions.
Troisièmement le client confirme les échantillons et les endroits déposent pour l'ordre formel.
Quatrièmement nous fournissons le détail d'emballage et le confirmons avec le client.
Alors nous arrangeons la production.
Q6. Est-il CORRECT d'imprimer mon logo sur le produit de câble LAN ?
: Oui. Veuillez nous informer formellement avant notre production.
Q7 : Offrez-vous garantissez-vous pour les produits ?
: Oui, nous offrons 25 ans de garantie à nos produits.
