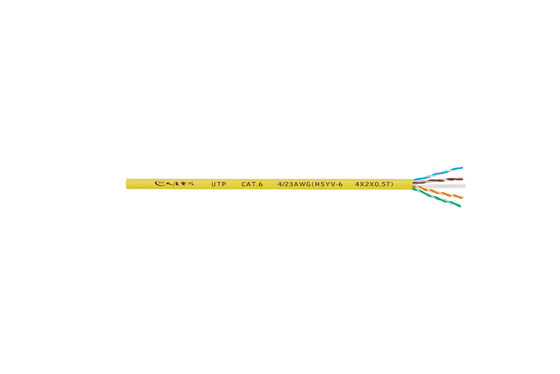

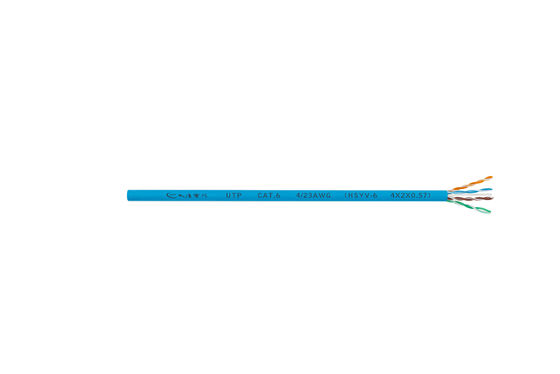

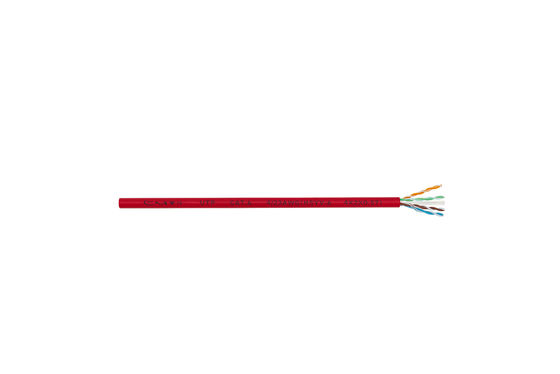

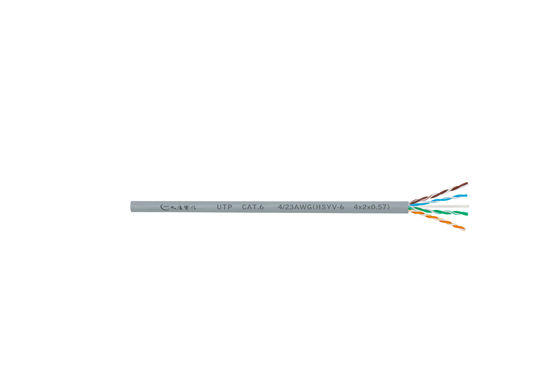

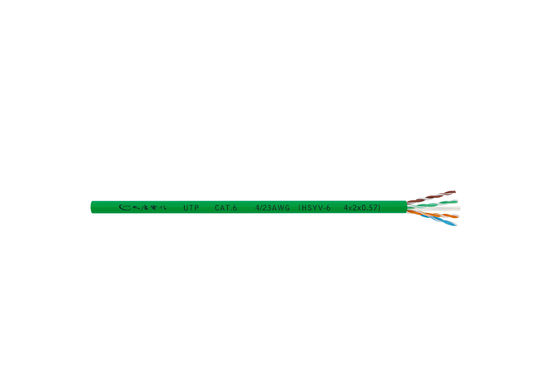

Cat.6 U-UTP 4 appareille la haute performance Lan Cable

Détail rapide :

• fréquence de la transmission 350MHz
• Conducteur 24AWG ou 23AWG de haute qualité
• Excellente résistance de feu
• passage d'essai de la Manche de 100m
• passage d'essai de lien permanent de 90m
• ISO/IEC 11801-2008 TIA/EIA-568B.2-2001
• CE, RoHS, CPR, UL conforme
• 25 ans de garantie
• OEM ou ODM disponible

Description :

Le conducteur adopte le câblage cuivre 24AWG ou 23AWG en l'absence d'oxygène de haute qualité (99,99%). Approprié aux applications de Gigabit Ethernet, la plus haute fréquence de transmission peut atteindre 350MHz. Le câble peut passer l'essai ou 90m de la Manche de 100m essai de lien permanent. Réunissez-vous entièrement et supérieur aux normes d'ISO/IEC 11801-2008 TIA/EIA-568B.2-2001, en conformité avec l'UL de CPR. Acceptez la personnalisation de l'OEM ou de l'ODM

Caractéristiques :

Norme d'essai

ANSI/TIA-568-C.2, ISO/IEC 11801

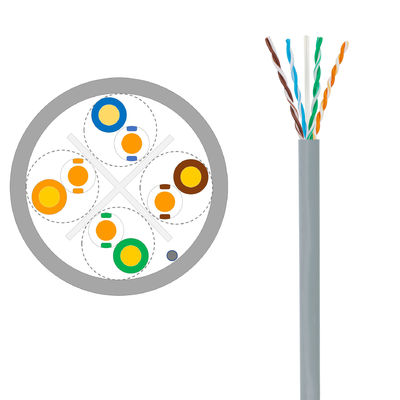

Construction

Conducteur

Matériel

Cuivre nu solide

Diamètre (millimètres)

24AWG

Isolation

Matériel

HDPE

Diamètre (millimètres)

0.92±0.05

Couleur de noyau

1.white-blue/blue

2.white-orange/orange

3.white-green/green

4.white-brown/brown

Corde de déchirure

210D*3 Vidangez le fil Non

Seperator

Oui

Gaine

Matériel

PVC&LSZH

Épaisseur (millimètres)

0.6±0.1

Diamètre (millimètres)

5.6±0.5

Couleur

Blanc

Impression extérieure

Haute de lettre

3,0 ± 0.5mm

Couleur

Noir

Paquet : Bobine dans la boîte

Longueur de paquet : 305m

Imprimez l'erreur et l'espace

≤± 0,5%, 1m

Dimensions de boîte (millimètres)

405*230*405

Propriétés électriques

Conducteur Resistance (20℃)

≤9.5 Ω/100m

Déséquilibre de résistance électrique (20℃)

≤2.0%

Résistance d'isolation

>5000 MΩ·kilomètre

Paires pour rectifier le déséquilibre de capacité (0,8 kilohertz ou 1KHz)

≤160pF/100m

Propriétés de transmission

Feq Mégahertz

Zc

L'IL

RL

APRÈS

PICOSECONDE APRÈS

ELFEXT

PICOSECONDE ELFEXT

Ω

dB/100m

DB

dB/100m

dB/100m

dB/100m

dB/100m

1,0

100±15

≤2.0

≥20.0

≥74.3

≥72.3

≥67.8

≥64.8

4,0

≤3.8

≥23.0

≥65.3

≥63.3

≥55.8

≥52.8

8,0

≤5.3

≥24.5

≥60.8

≥58.8

≥49.7

≥46.7

10,0

≤6.0

≥25.0

≥59.3

≥57.3

≥47.8

≥44.8

16,0

≤7.6

≥25.0

≥56.2

≥54.2

≥43.7

≥40.7

20,0

≤8.5

≥25.0

≥54.8

≥52.8

≥41.8

≥38.8

25,0

≤9.5

≥24.3

≥53.3

≥51.3

≥39.8

≥36.8

31,25

≤10.7

≥23.6

≥51.9

≥49.9

≥37.9

≥34.9

62,5

≤15.4

≥21.5

≥47.4

≥45.4

≥31.9

≥28.9

100

≤19.8

≥20.1

≥44.3

≥42.3

≥27.8

≥24.8

200

≤29.0

≥18.0

≥39.8

≥37.8

≥21.8

≥18.8

250

≤32.8

≥17.3

≥38.3

≥36.3

≥19.8

≥16.8

La température d'environnement

Magasin

-10~+50℃

Installation

-5~+40

Travail

-20 | +60

Remarque

a) Le câble peut passer l'essai ou 90m de la Manche de 100m essai de lien permanent. b) Le diamètre extérieur d'isolation, le diamètre extérieur de gaine et les dimensions de empaquetage sont pour la référence seulement.


Applications :

Très utilisé pour câbler entre le débouché de télécommunication des emplacements de travail et le cadre de distribution du cabinet croisé de connexion en établissant le SYSTÈME de CÂBLAGE GÉNÉRIQUE, et le câblage entre le débouché de télécommunication d'utilisateur et le cadre de distribution dans le système de câblage résidentiel.

• Université nationale du bâtiment de enseignement de Singapour

• Gouvernement HDB de Singapour

• Câblage de métro de Chengdu


FAQ

Cat.6 U-UTP Lan Cable
Q1. Est-ce que je peux avoir une commande d'échantillon pour le câble ?
: Oui, nous faisons bon accueil à l'ordre d'échantillon pour examiner et vérifier la qualité. Les échantillons mélangés sont acceptables.

Q2. Que diriez-vous du délai d'exécution ?
: 1 semaine pour l'échantillon se préparant, 3-4 semaines à la production en série.

Q3. Avez-vous une limite de MOQ pour l'ordre de Lan Cable ?
: Bas MOQ, 1pc pour la vérification d'échantillon est disponible. 200 boîtes (305m/box) pour la production en série

Q5. Comment procéder une commande pour Lan Cable ?
: Faites-premièrement nous connaître vos conditions ou application.
Deuxièmement nous citons selon vos conditions ou nos suggestions.
Troisièmement le client confirme les échantillons et les endroits déposent pour l'ordre formel.
Quatrièmement nous fournissons le détail d'emballage et le confirmons avec le client.
Alors nous arrangeons la production.

Q6. Est-il CORRECT d'imprimer mon logo sur le produit de câble LAN ?
: Oui. Veuillez nous informer formellement avant notre production.

Q7 : Offrez-vous garantissez-vous pour les produits ?
: Oui, nous offrons 25 ans de garantie à nos produits.
