| Lieu d'origine: | Chengdu, Chine |
|---|---|
| Nom de marque: | FHDT |
| Certification: | ISO/IEC 11801-2008, TIA/EIA-568B.2-2001 |
| Numéro de modèle: | Cat.5E F-UTP |
| Quantité de commande min: | 500 tambours |
| Prix: | Negotiable |
| Détails d'emballage: | Tambours |
| Délai de livraison: | 3-4 semaines |
| Conditions de paiement: | Habituellement T/T, d'autres termes négociables |
| Capacité d'approvisionnement: | 3-4 semaines pour la production en série |
| Nombre de conducteurs: | 8 | Type: | Cat.5E F-UTP |
|---|---|---|---|
| Application: | Système de télécommunication/de câblage | Couleur: | Adapté aux besoins du client |
| Matériel de veste: | LLDPE | Matériau conducteur: | Câblage cuivre en l'absence d'oxygène |
| Structure: | twisted pair 4P | Conducteur: | 24 AWG |
| Emballage: | Tambouriner | ||
| Mettre en évidence: | 4P twisted pair Cat5E F UTP,câblage cuivre en l'absence d'oxygène du twisted pair 4P,Câblage cuivre en l'absence d'oxygène d'OIN Cat5E F UTP |
||

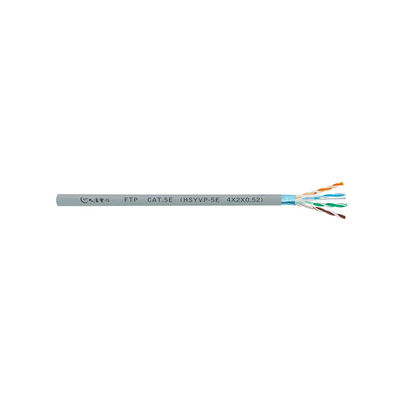

Cat.5E F-UTP 4 appareille Lan Cable protégé extérieur
Détail rapide :
Description :
Le conducteur adopte le câblage cuivre 24AWG en l'absence d'oxygène de haute qualité (99,99%). Approprié aux applications rapides d'Ethernet, la plus haute fréquence de transmission peut atteindre 100MHz. La conception de la double veste a pu assurer une meilleure protection. Le câble peut passer l'essai ou 90m de la Manche de 100m essai de lien permanent. Réunissez-vous entièrement et supérieur aux normes d'ISO/IEC 11801-2008 TIA/EIA-568B.2-2001, en conformité avec l'UL de CPR. Acceptez la personnalisation de l'OEM ou de l'ODM
Caractéristiques :
| Norme d'essai | TIA/EIA-568C.2, ISO_IEC 11801 | ||||||||||||||||||||

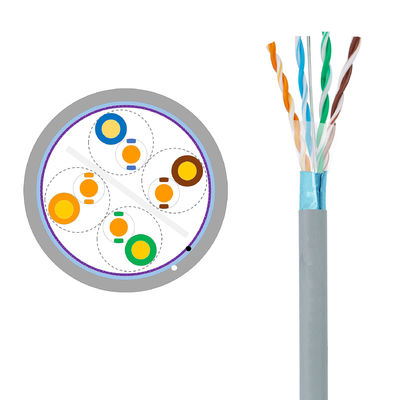

| Construction | |||||||||||||||||||||
| Conducteur | Matériel | Cuivre nu solide |
|
||||||||||||||||||
| Diamètre (millimètres) | 24AWG | ||||||||||||||||||||
| Isolation | Matériel | HDPE | |||||||||||||||||||
| Diamètre (millimètres) | 0.97±0.03 | ||||||||||||||||||||
| Couleur de noyau | 1 blanc-bleu/bleu | 2 blanc-oranges/oranges | |||||||||||||||||||
| 3 vert blanc/verts | 4 blanc-bruns/bruns | ||||||||||||||||||||
| Robinet de polyester | Oui | Papier d'aluminium |
OUI |
||||||||||||||||||
| Corde de déchirure | 210D | Vidangez le fil | Oui, comité technique | ||||||||||||||||||
| Veste | Matériel | LLDPE | |||||||||||||||||||
| Épaisseur | 0.75±0.1mm | ||||||||||||||||||||
| Diamètre | 6.7±0.5mm | Paquet | Tambour dans la boîte | ||||||||||||||||||
| Couleur | Noir | ||||||||||||||||||||
|
Impression extérieure |
Haute de lettre | 3,0 ± 0.5mm | |||||||||||||||||||
| Couleur | Blanc | ||||||||||||||||||||
| Dimensions de boîte (millimètres) | 405*405*330 (dimensions internes) | ||||||||||||||||||||
| Imprimez l'erreur et l'espace | ≤± 0,5%, 1m | Longueur de paquet | 305m | ||||||||||||||||||
| Propriétés électriques | |||||||||||||||||||||
| Conducteur Resistance (20℃) | ≤9.38 Ω/100m | ||||||||||||||||||||
| Déséquilibre de résistance électrique (20℃) | ≤2.0% | ||||||||||||||||||||
| Résistance d'isolation | >5000 MΩ·kilomètre | ||||||||||||||||||||
| Paires pour rectifier le déséquilibre de capacité (0,8 kilohertz ou 1KHz) | ≤160pF/100m | ||||||||||||||||||||
| Capacité mutuelle d'une paire | ≤5.6nF/100m | ||||||||||||||||||||
| Propriétés de transmission | |||||||||||||||||||||
|
Feq |
Zin | L'IL | RL | APRÈS | PICOSECONDE APRÈS | ELFEXT | PICOSECONDE ELFEXT | ||||||||||||||
| Ω | dB/100m | DB | dB/100m | dB/100m | dB/100m | dB/100m | |||||||||||||||
| 1,0 | 100±15 | ≤2.04 | ≥20.00 | ≥65.30 | ≥62.30 | ≥64.00 | ≥61.00 | ||||||||||||||
| 4,0 | ≤4.05 | ≥23.01 | ≥56.27 | ≥53.27 | ≥51.96 | ≥48.96 | |||||||||||||||
| 8,0 | ≤5.77 | ≥24.52 | ≥51.75 | ≥48.75 | ≥45.94 | ≥42.94 | |||||||||||||||
| 10,0 | ≤6.47 | ≥25.00 | ≥50.30 | ≥47.30 | ≥44.00 | ≥41.00 | |||||||||||||||
| 16,0 | ≤8.25 | ≥25.00 | ≥47.24 | ≥44.24 | ≥39.92 | ≥36.92 | |||||||||||||||
| 25,0 | ≤10.42 | ≥24.32 | ≥44.33 | ≥41.33 | ≥36.04 | ≥33.04 | |||||||||||||||
| 31,2 | ≤11.71 | ≥23.65 | ≥42.89 | ≥39.89 | ≥34.12 | ≥31.12 | |||||||||||||||
| 62,5 | ≤16.99 | ≥21.54 | ≥38.36 | ≥35.36 | ≥28.08 | ≥25.08 | |||||||||||||||
| 100 | ≤21.98 | ≥20.11 | ≥35.30 | ≥32.30 | ≥24.00 | ≥21.00 | |||||||||||||||
| La température d'environnement | |||||||||||||||||||||
| Magasin | -10~+50℃ | Installation | -5~+40 | Travail | -20 | +75 | ||||||||||||||||
| Remarque | |||||||||||||||||||||
|
|||||||||||||||||||||
Applications :
Très utilisé pour câbler entre le débouché de télécommunication des emplacements de travail et le cadre de distribution du cabinet croisé de connexion en établissant le SYSTÈME de CÂBLAGE GÉNÉRIQUE, et le câblage entre le débouché de télécommunication d'utilisateur et le cadre de distribution dans le système de câblage résidentiel.
FAQ
Cat.5E F-UTP Lan Cable
Q1. Est-ce que je peux avoir une commande d'échantillon pour le câble ?
: Oui, nous faisons bon accueil à l'ordre d'échantillon pour examiner et vérifier la qualité. Les échantillons mélangés sont acceptables.
Q2. Que diriez-vous du délai d'exécution ?
: 1 semaine pour l'échantillon se préparant, 3-4 semaines à la production en série.
Q3. Avez-vous une limite de MOQ pour l'ordre de Lan Cable ?
: Bas MOQ, 1pc pour la vérification d'échantillon est disponible. 200 boîtes (305m/box) pour la production en série
Q5. Comment procéder une commande pour Lan Cable ?
: Faites-premièrement nous connaître vos conditions ou application.
Deuxièmement nous citons selon vos conditions ou nos suggestions.
Troisièmement le client confirme les échantillons et les endroits déposent pour l'ordre formel.
Quatrièmement nous fournissons le détail d'emballage et le confirmons avec le client.
Alors nous arrangeons la production.
Q6. Est-il CORRECT d'imprimer mon logo sur le produit de câble LAN ?
: Oui. Veuillez nous informer formellement avant notre production.
Q7 : Offrez-vous garantissez-vous pour les produits ?
: Oui, nous offrons 25 ans de garantie à nos produits.
